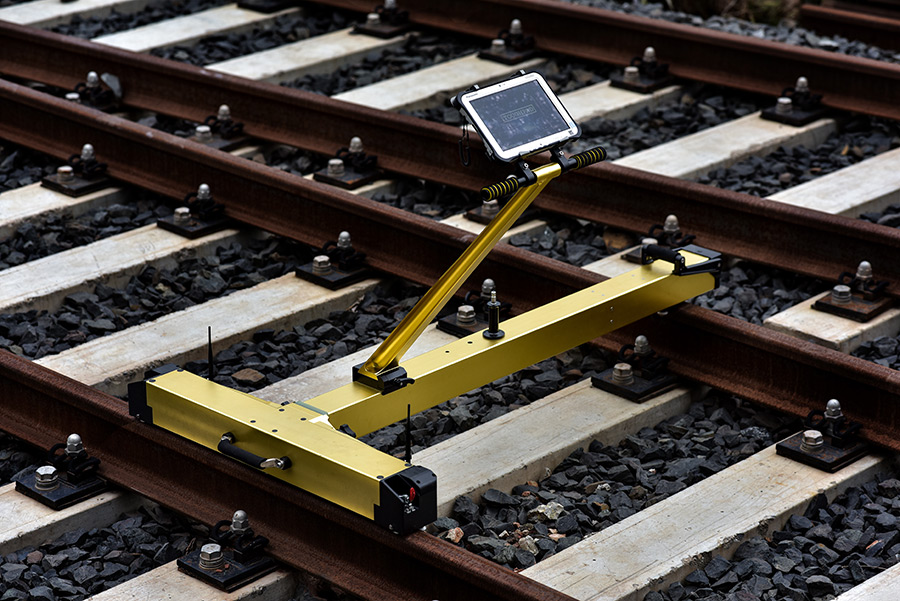

南方铁路轨道检查仪

南方铁路轨道检查仪，是南方高速铁路测量技术有限公司研制的、用于测量并能自动记录轨道静态几何参数的测量仪器。充分利用高精度陀螺仪、位移传感器、倾角传感器、编码器、温度传感器等，实时测量轨道轨距、超高、水平、轨向、高低、正矢、扭曲、轨距变化率等参数。

产品特点

1. 10秒快拆纵横梁快速连接，推杆与小车快速连接，纵横梁电气传输触点连接。 2.结构紧凑轨检仪采用T型可拆装结构，全隐藏设计，无外挂电池，无外接线缆。

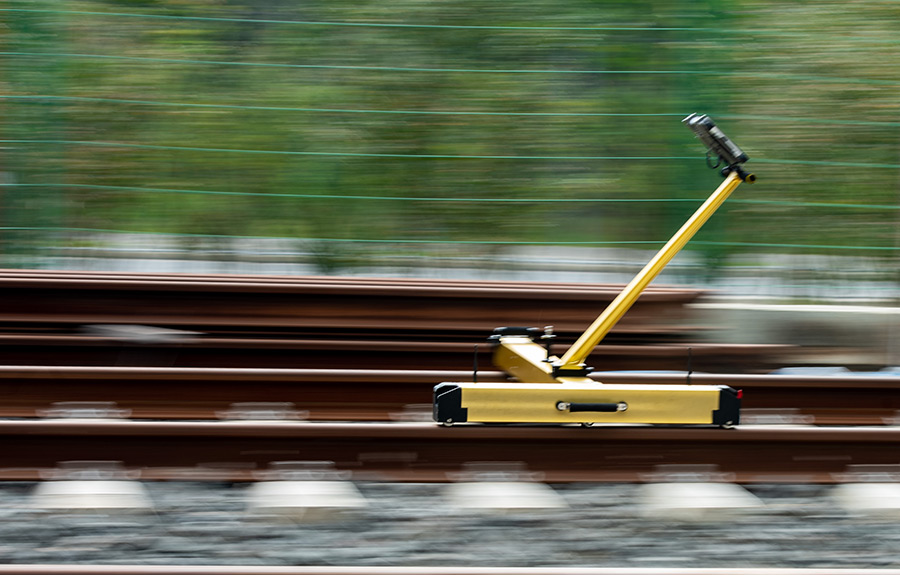

3. 双电机驱动可人工推行，亦可自动行走，互不干涉，无缝切换，4Km/h运行速度内可连续自动行走20Km。

4. 快速上下道张紧机构与提把联动，抬车自动收紧，上下道效率提升50%。

5. 全无线通讯电脑、小车、全站仪均无线通讯，整车无外部线缆，杜绝线缆损坏、插件失效。

6. 整车长续航可反向对电脑进行充电，使整车工作时间长达20h。

7. 轨枕自动识别采用高速激光探头，全工况下无误判、无遗漏。

8. 物理假轨距补偿采用浮动轨距补偿装置，小半径转向钢轨和老旧钢轨轨距测量依然真实可靠。

9. 0级精度可用于350km/h时速的线路检测。

10. 满足行业标准各项技术指标满足《铁路轨道检查仪》行业标准。

11. 扩展性强可扩展为轨道几何状态测量仪、带外部参数测量功能的轨检仪。

产品功能

1. 可实时动态检测轨道的内部几何状态，包括：轨距、超高（水平）、10米弦轨向和高低、正矢、扭曲、轨距变化率等。

2. 检测时具有实时平顺性数据曲线显示，方便直观地显示轨道的不平顺性状态。 3.具有超限实时报警提示功能。

3. 具有临时下道暂停以及上道恢复继续测量功能。

4. 具有轨枕识别功能，可以标识轨枕位置，用于后期轨检数据分析时的轨枕扣件调整。

5. 具有分段数据测量时，测量数据自动搭接功能。

6. 具有人工推行和自动走行功能。

7. 可以对测量的轨道内部几何状态数据成果进行分析，具有可以绘制波形图，具有缩放、平移、选段以及报表生成功能。

8. 可以根据检测的轨向、高低等数据，出具调整轨道平顺性的扣件调整方案。

9. 能够生成被检测轨道的相应检修、修理和符合检测规程要求的测量报表。也能够导出用户自定义的报表。

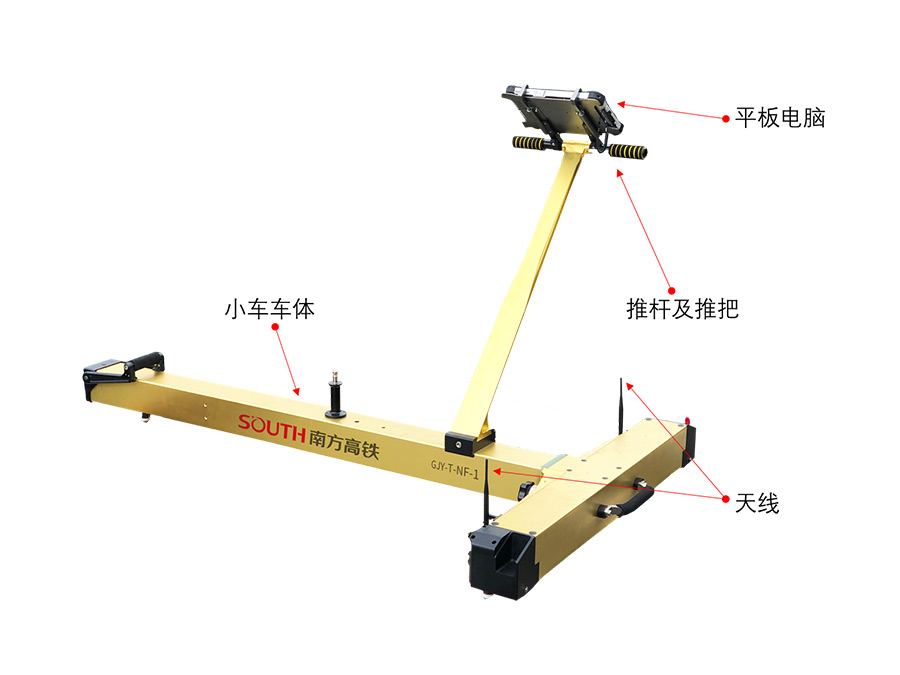

产品组成

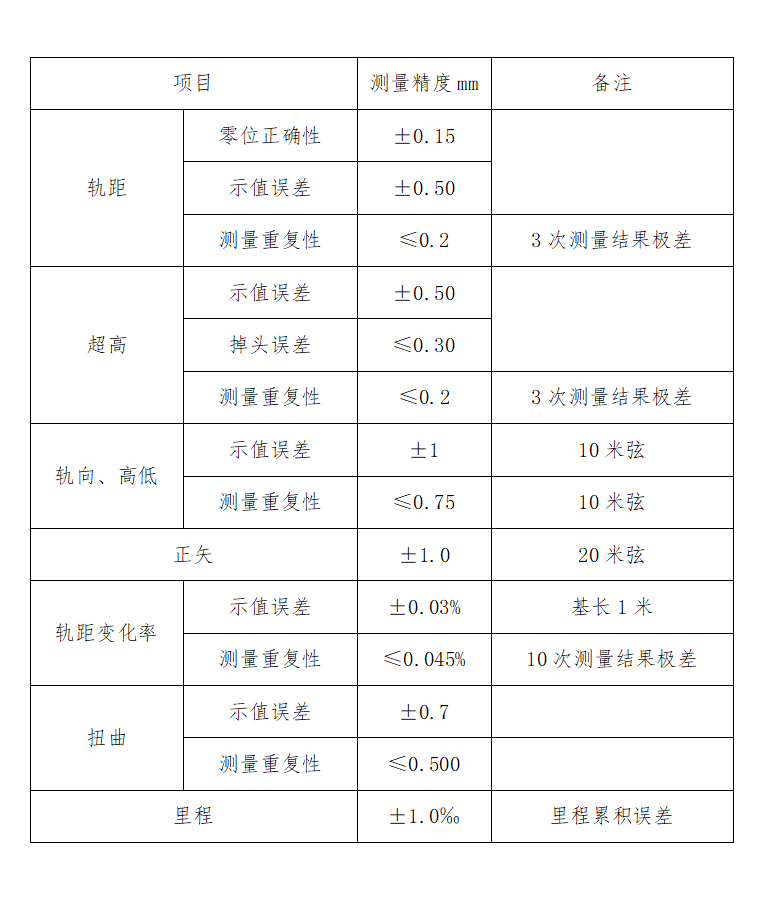

产品技术参数

轨检类
