系统特点

1、系统分为安卓采集客户端和 Windows版数据后处理两部分,安卓采集客户端建议硬件直接采用S520,数据后处理软件可在PC机上进行数据分析和报表生成。

2、系统的作业模式,在开挖的隧道按照里程设置测量断面,在断面上布设量测点并安装专用测量标识,通常按照里程给断面命名,每5米设置一个断面,根据开挖的方法不同设置3-5测点。

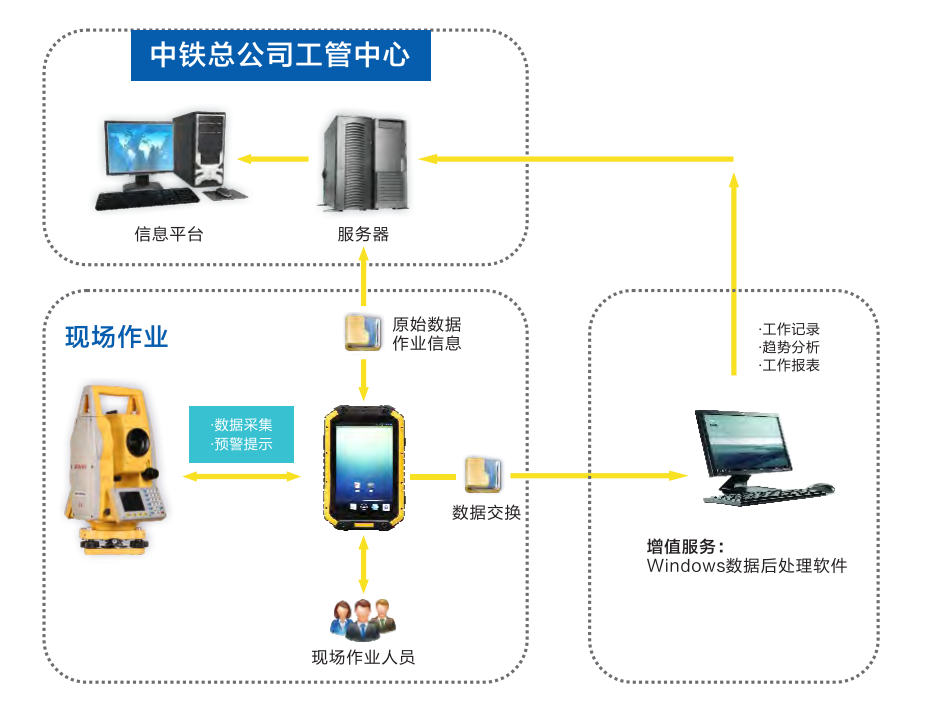

3、一般采用后方交会方式自由设站,系统通过平板的蓝牙和全站仪进行通讯,控制全站仪按照作业要求进行数据采集,数据采集完成后通过平板登录工管中心的数据管理平台,将数据通过接口上传到平台的服务器。

4、可以通过登录平台下载测量数据,或导入采集终端数据进行趋势分析、生成报表。

系统功能

登录验证：利用测量员账号登录系统进行账号、密码合法性验证，通过验证则可使用系统数据下载、成果上传等功能。

数据下载：用户通过验证后，可从铁路工程管理平台上下载工区、测量人员、断面、工点等信息。

工区管理：进行围岩量测作业前，对工区中断面里程、工点等信息进行编辑。

仪器设置：进行围岩量测作业前，对仪器进行设置、连接等操作

量测数据：根据编辑好的工区、断面、工点等信息，依次进行测量

成果上传：通过本系统将断面信息和工点信息向铁路工程管理平台上传。

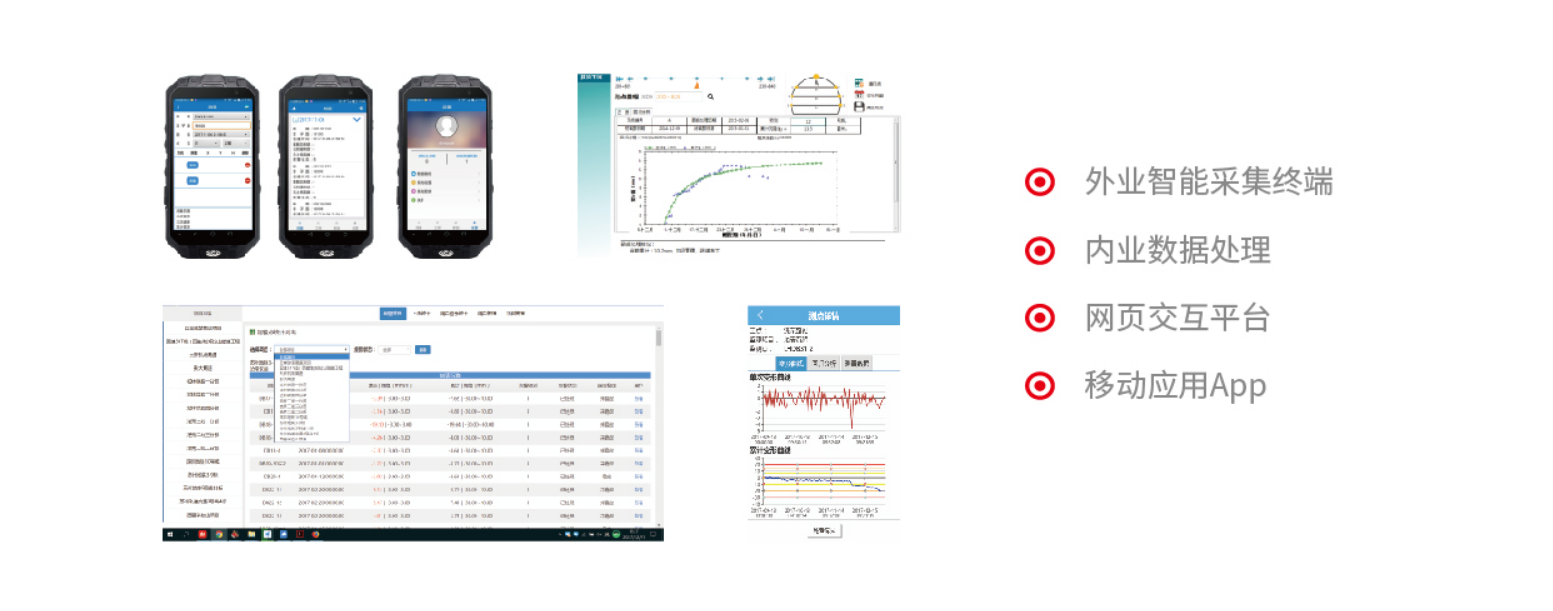

系统组成

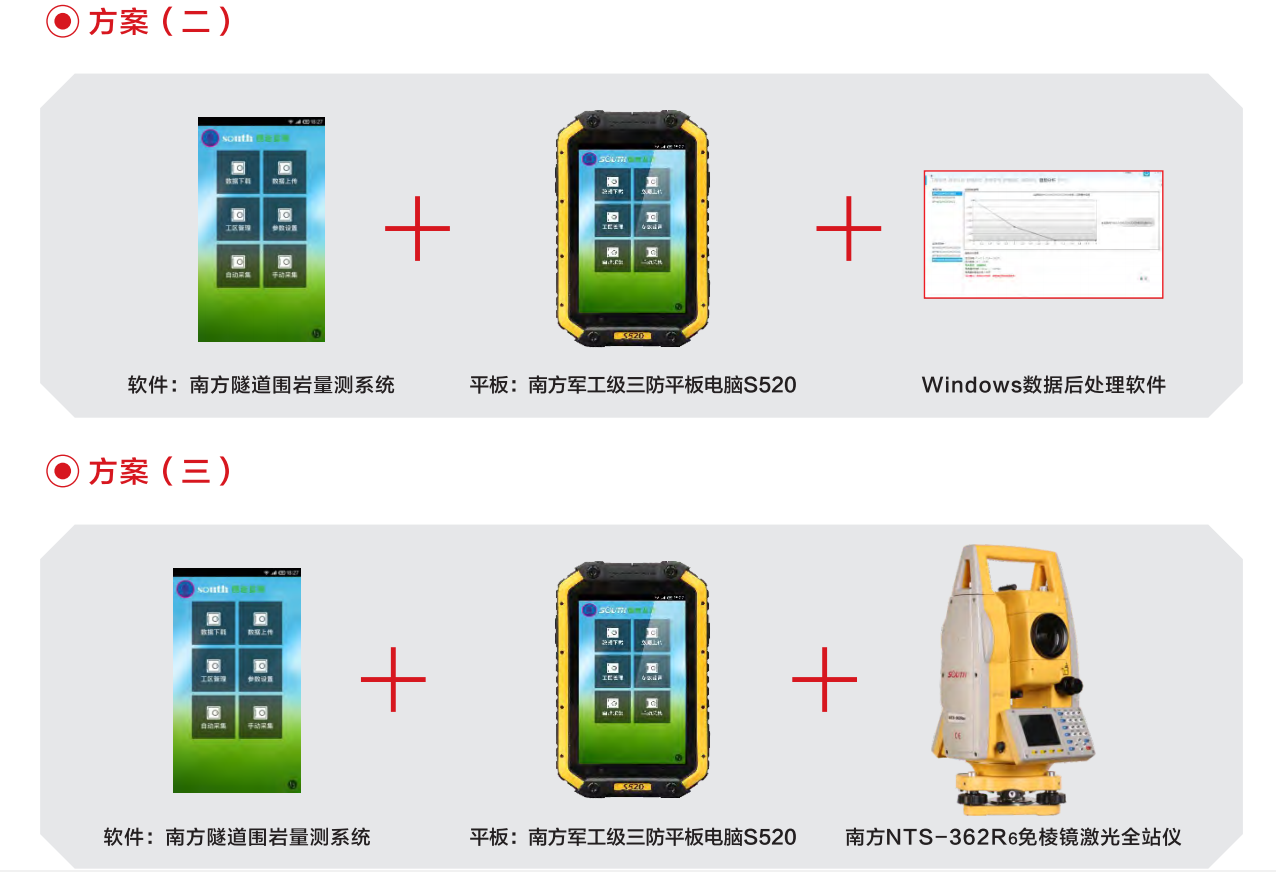

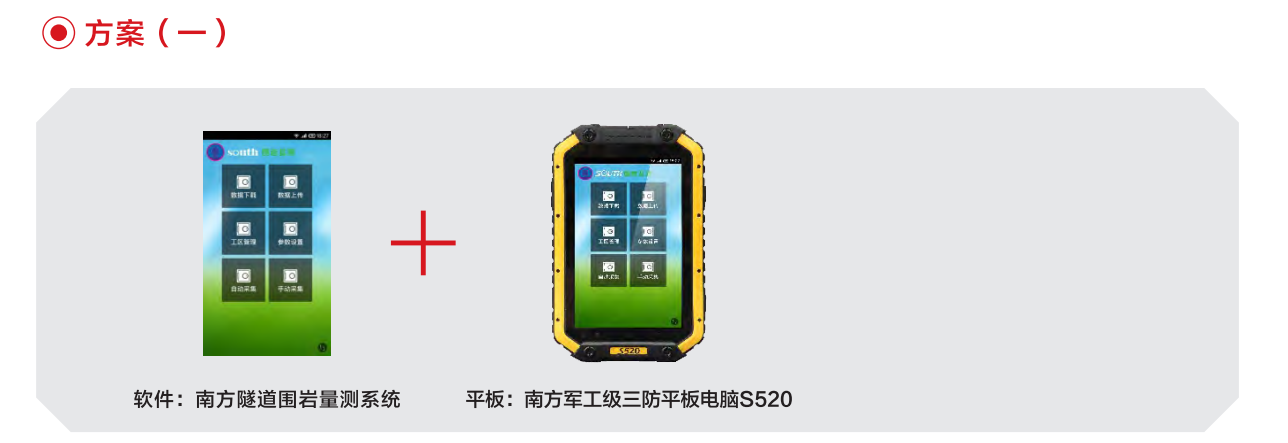

系统解决方案
